低溫截止閥通常指工作溫度低于-110℃的截止閥門，廣泛應用于液化天然氣，液化石油氣體和其它低溫行業。目前羅浮閥門集團有限公司可制造適用溫度達-196℃的低溫截止閥，全部零件采用液氮進行低溫預處理，完全避免使用過程中密封變形泄露。

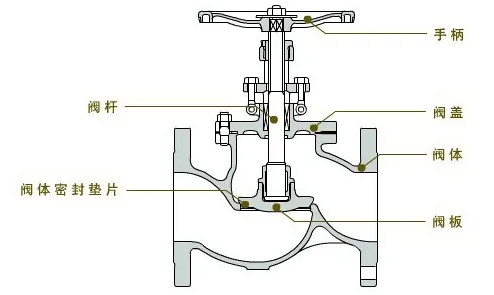

羅浮閥門集團有限公司低溫截止閥的組成結構

低溫截止閥是一種工作在低溫氣氫或液氫介質中，用來接通或切斷管路介質的裝置。針對在使用過程中出現閥門無法動作的問題，進行了故障分析，通過改進結構，使閥門正常運行于試驗系統中。 1.低溫截止閥的組成結構 羅浮閥門集團有限公司的低溫截止閥由閥體、閥瓣、閥桿和汽缸等組成。閥體、閥蓋和閥桿等均采用不銹鋼，閥瓣采用銅。上下兩段閥桿中間用環氧酚醛層壓玻璃鋼布板實現絕熱，法蘭密封面采用鋁墊片，填料使用聚四**乙烯，汽缸使用雙特密封，以減小摩擦力，閥門整體采用聚氨酯發泡保溫。 2.低溫截止閥的材料選用 低溫截止閥用墊片必須在常溫、低溫及溫度變化下具有可靠的密封性和復原性，因此羅浮閥門集團有限公司一般選擇性能變化小的墊片材料。如浸漬聚四**乙烯的石棉填料或成型塑料件填料，而玻璃鋼由于導熱系數很小，大多用作熱橋元件。 3.低溫截止閥的密封結構 在關閉件設計時，閥座采用較硬的材料不銹鋼，閥瓣采用較軟的材料銅，當低溫下奧氏體發生相變時，密封面高低不平，軟材料在操作力的作用下產生形變而使其與閥座貼合緊密，補償由于熱應力和組織應力引起的材料變形，解決了高壓低溫工況下的密封性問題。 4.低溫截止閥的絕熱結構 為較好地實現低溫截止閥的絕熱，羅浮閥門集團有限公司將閥蓋設計成細長結構，加長熱橋，防止因填料函部分過冷而使處在填料函部位的閥桿以及閥蓋上部的零件結霜，影響使用。采用隔熱墊（材料為環氧酚醛層壓玻璃鋼布）將閥桿分為上、下兩部分，減小熱流，實現絕熱。閥門整體采用外絕熱形式，使用聚氨脂發泡保溫，保溫層厚200mm。
